1.
产品描述

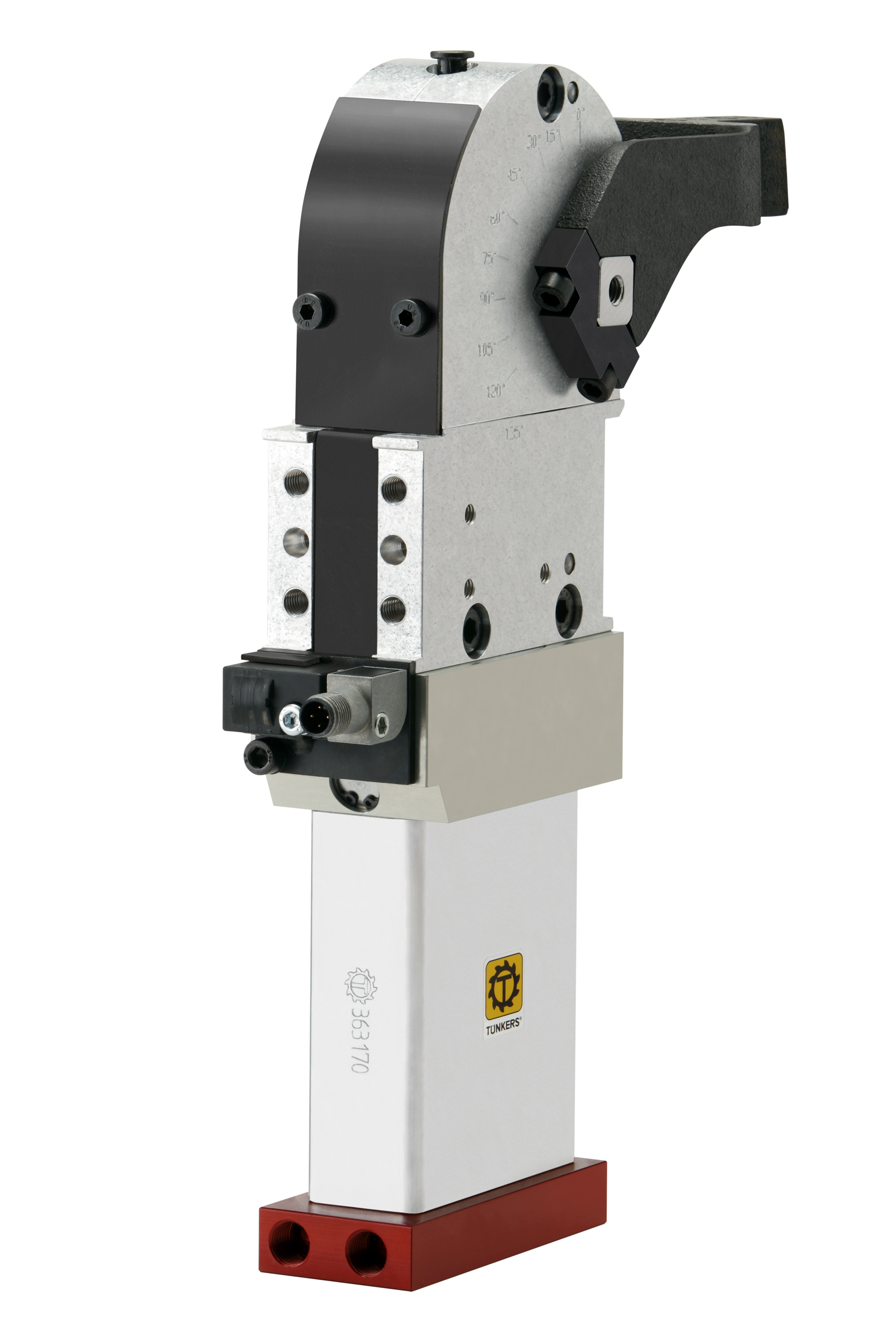

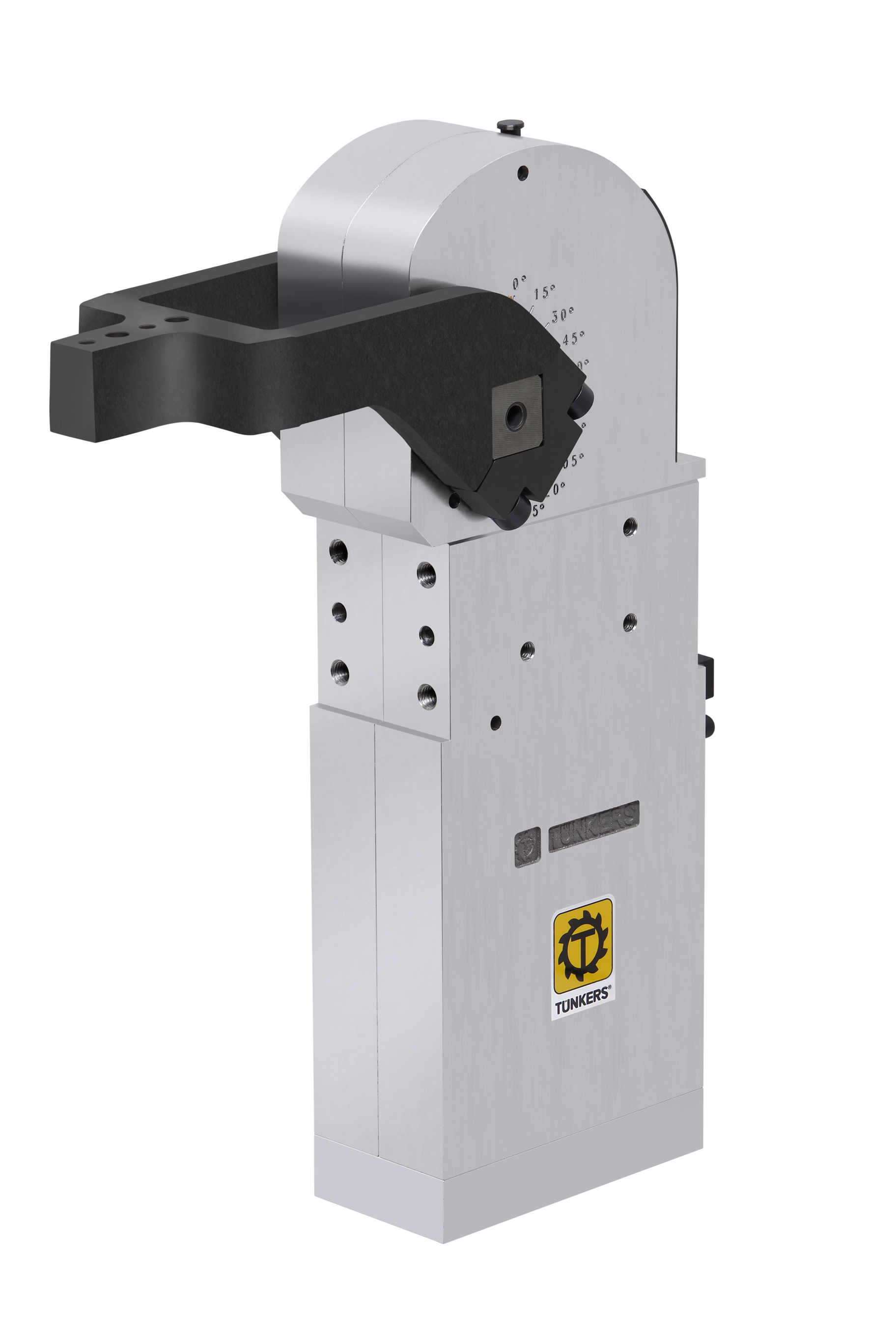

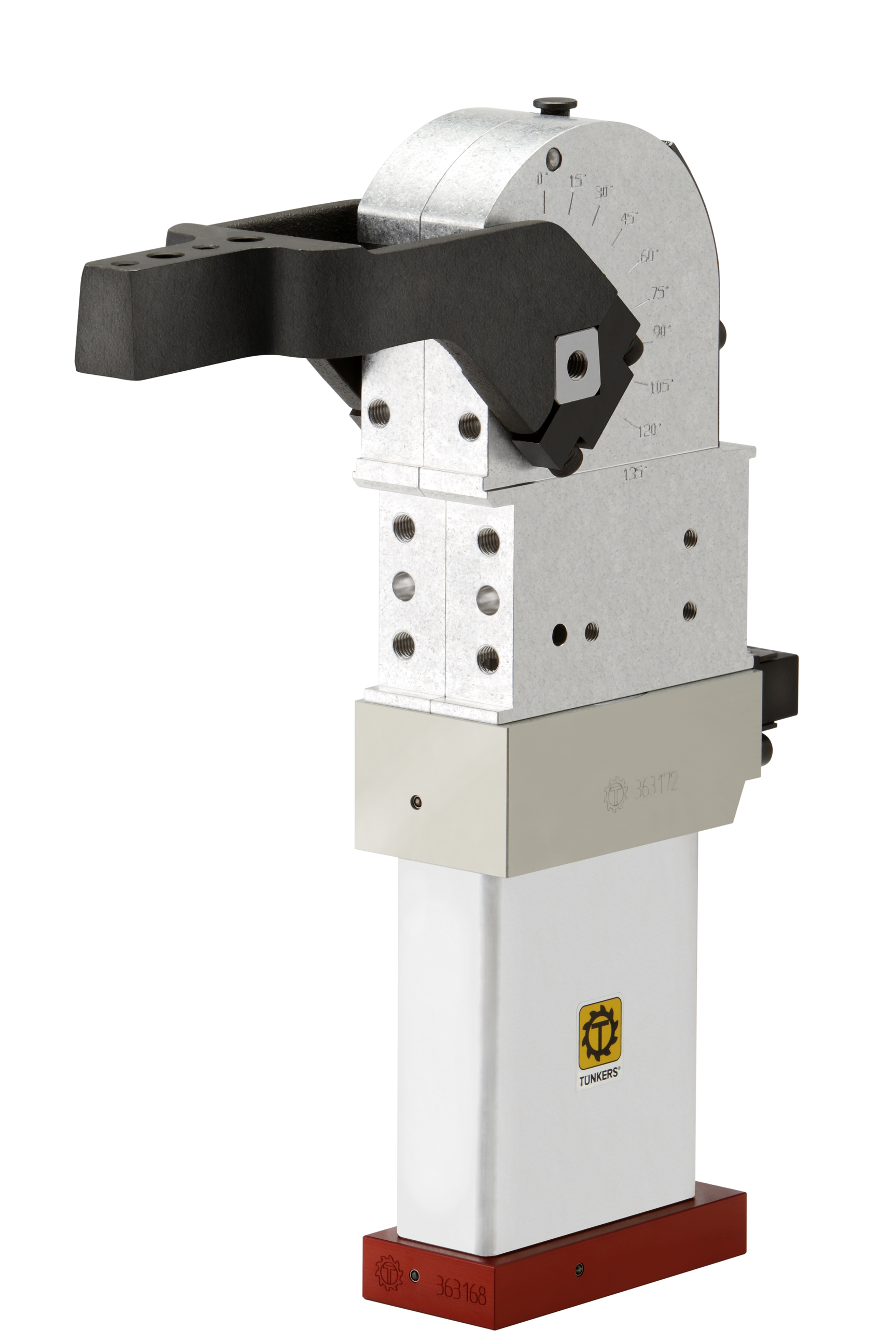

带曲线从动原理的紧凑型夹紧器,可以提供恒定的夹紧力,也具备料厚补偿的功能,在+-1.2°范围内保持恒定的夹紧力
封闭的高强度铝合金壳体,带有尺寸为50、63 、80的扁缸
带标准安装孔的叉型夹臂
打开角度从15°-135°无级调节,Ø80 T12– 30°-135°
打开位置气动缓冲
可选:电感传感器(T12),内置式感应,防焊渣
夹紧位置气动锁紧 (H)
手柄(Z)
2.
外型参数
型号
|
最大保持力矩
(Nm)
|
5bar时的夹紧力矩(Nm)
|
缸径Ø(mm)
|
重量(kg)
|
APH 50
|
200
|
200
|
50
|
3.3
|
APH 63
|
400
|
400
|
63
|
4.1
|
APH 80
|
800
|
800
|
80
|
11.5
|
