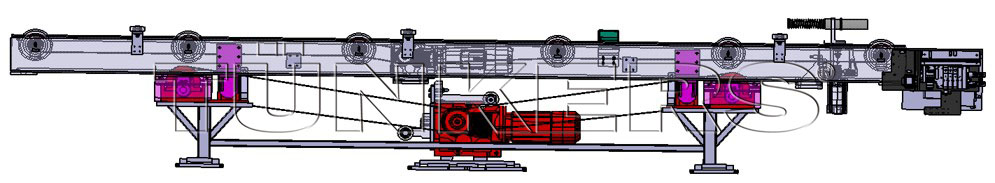

2020年8月—适用随行夹具的辊床

1 . 概述

适用随行夹具系统是采用辊床与偏心升降机构结合的一种输送方式，其个性化的设计可实现车件高、低位转换和正、反向传输，从而达到提高生产效率的目的。

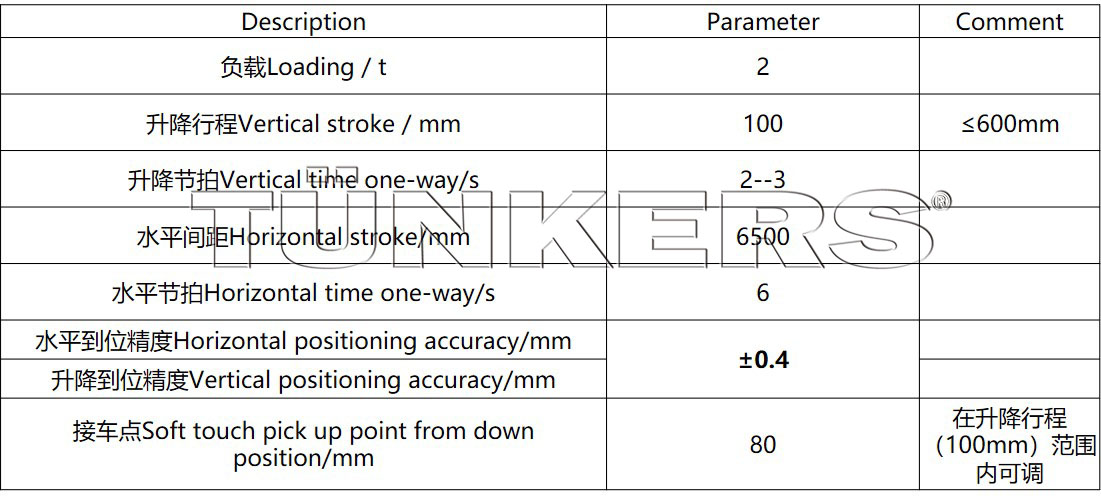

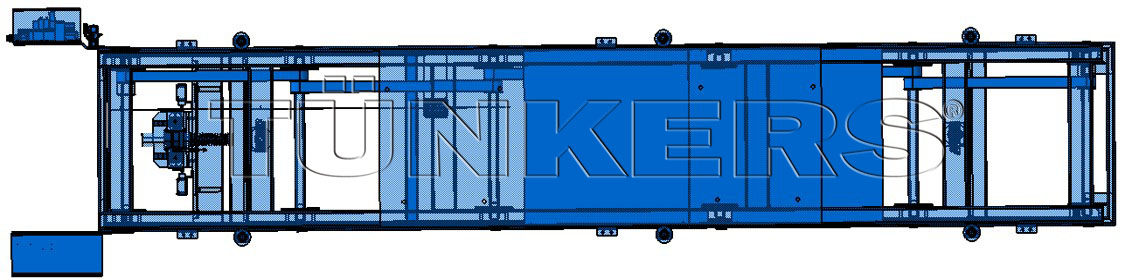

2 . 结构介绍

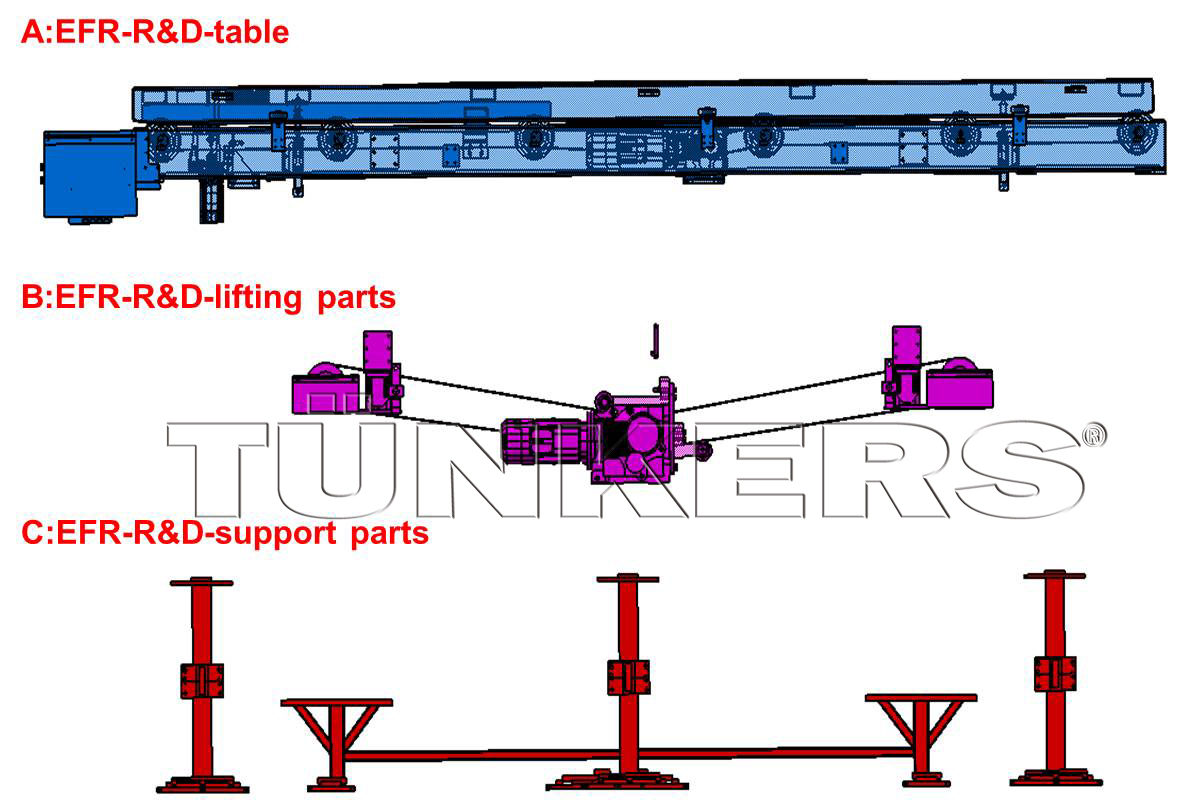

适用随行夹具的辊床结构主要分为三部分：

A 台面；B 提升机构；C 支撑组件

3 . 升降结构

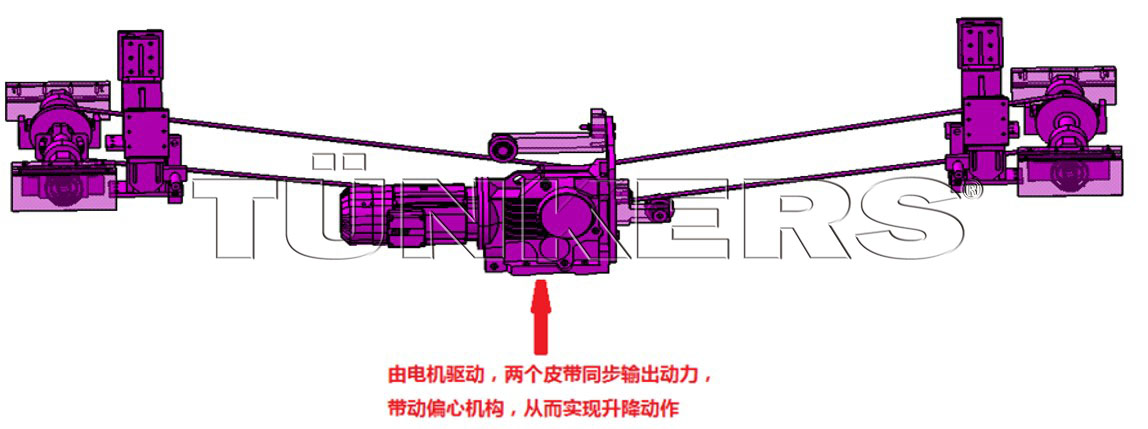

适用随行夹具的辊床升降动作主要是通过偏心机构及动力单元实现的。

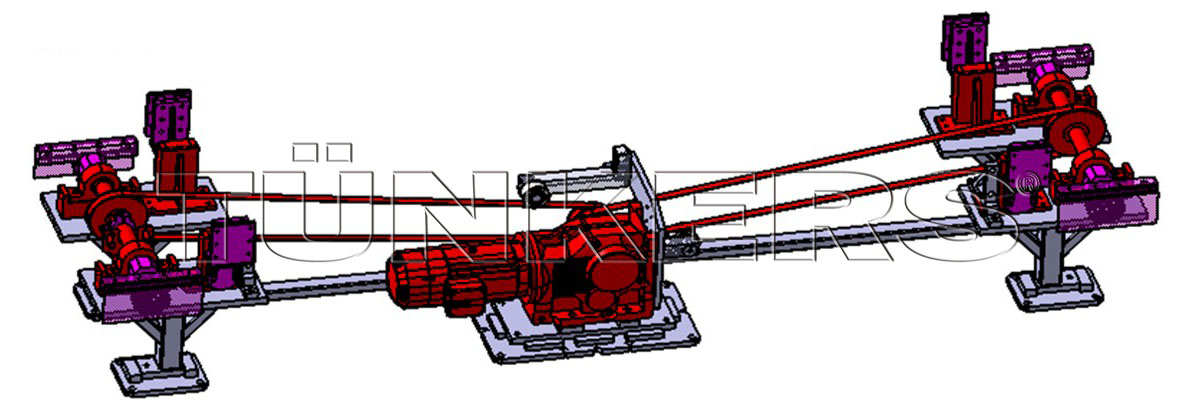

升降结构单元：

• 主轴两端的旋臂采用定位销定位，保证了旋臂的同步性，定位精度为±0.4mm；

• 张紧机构直接安装在电机上，同步带粗调位置，精调张紧度；

• 指示器总成位于工作台和固定支撑架上；

• 导向件安装在支撑架上，集成度高；

• 节省空间，安装方便。

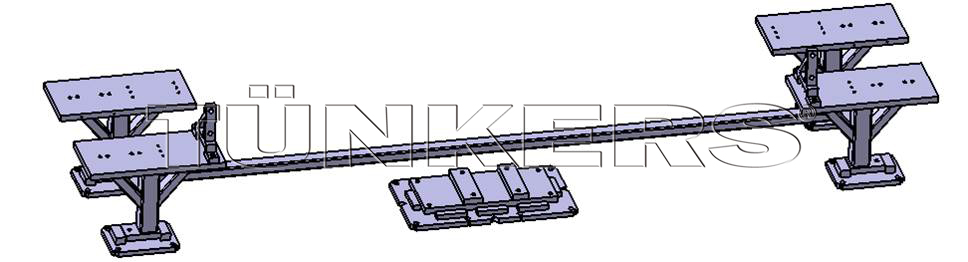

支撑结构：

• 结构简单，模块化设计高；

• 一体式支撑架，保证精度；

• 将高低定位销集成在支撑架上，定位精度高；

• 可灵活选择升降点位置(在升降行程范围内)。

特点：

• 采用同步带传动，传动平稳准确；

• 整体升降定位精度为±0.4mm；

• 导轨装置，保证工作台传动稳定；

• 可灵活选择升降点位置（在升降行程范围内）；

• 低维修率。

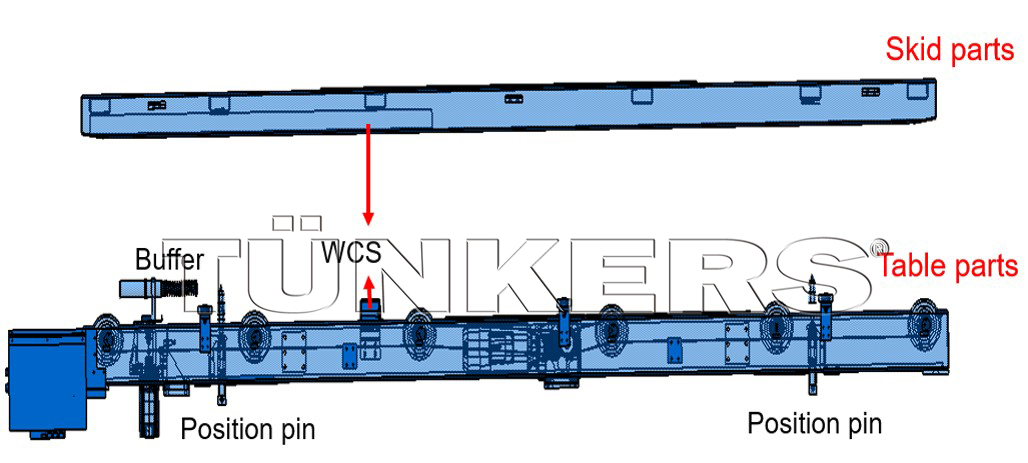

4 . 水平结构

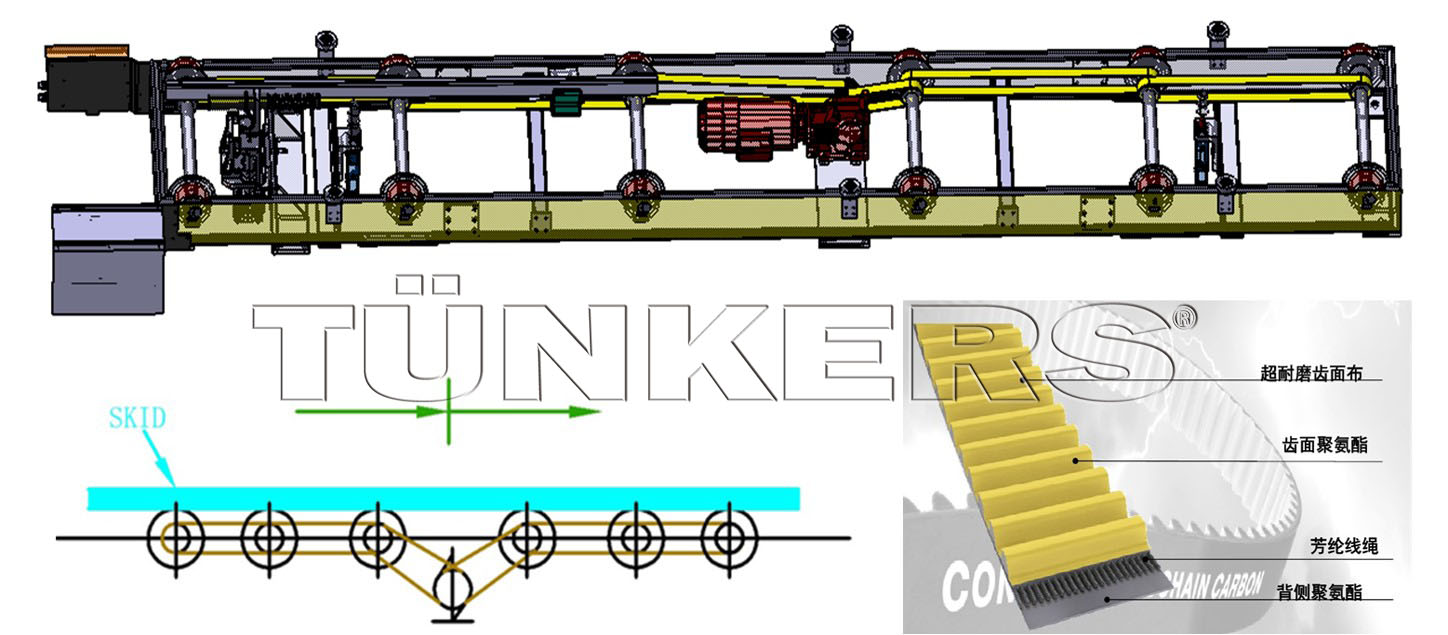

同步带传输：

采用同步带传输，传动准确，传动效率高，齿根应力集中小，噪声小，无需润滑，耐冲击震动较好，维修简便经济。

WCS检测系统：

通过WCS系统保证传输位置（检测雪橇运动状态，保证雪橇到位准确），检测精度为±0.4mm，极大地提高了辊床的到位精度。

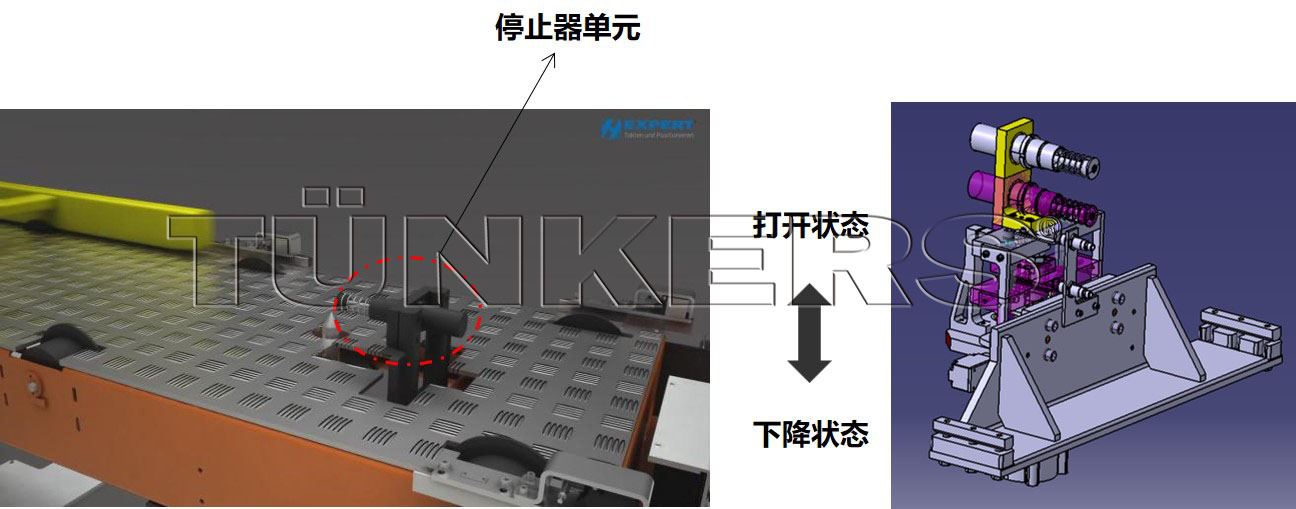

停止器单元：

防超程机械保护装置，水平传输最终保障。

导向装置：

导向轮单元，保证雪橇传输过程中的准确和稳定性。

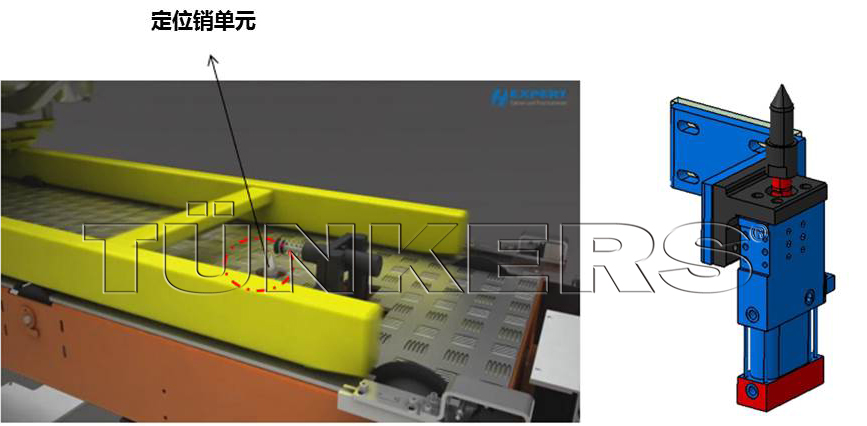

定位销单元：

定位销为可选结构，通过定位销与雪撬上销孔之间的配合，保证雪橇到位精度±0.5mm；以客户需求为准。

特点：

• 使用同步带传输，传输平稳准确 ；

• 使用WCS系统进行位置检测，保证传输到位， x向定位精度可达±0.4mm ；

• 高精度，机械定位销单元定位，y向定位精度±0.5mm；

• 导向装置，保证雪橇稳定传输 ；

• 机械防超程装置，安全保障。
