2021年11月—尼玛克自动涂胶系统（一）

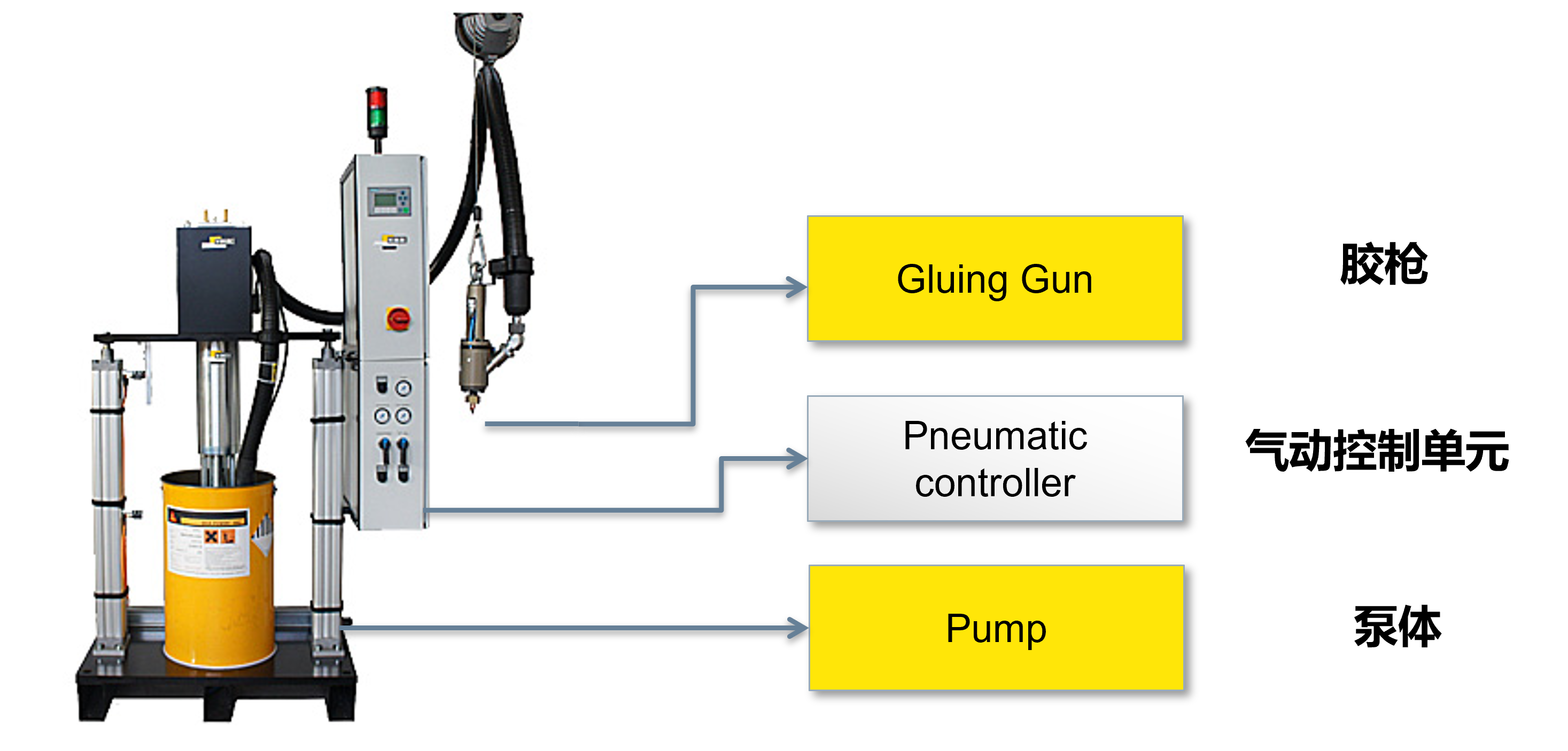

一、Manual Application – Layout/手动系统-布局图

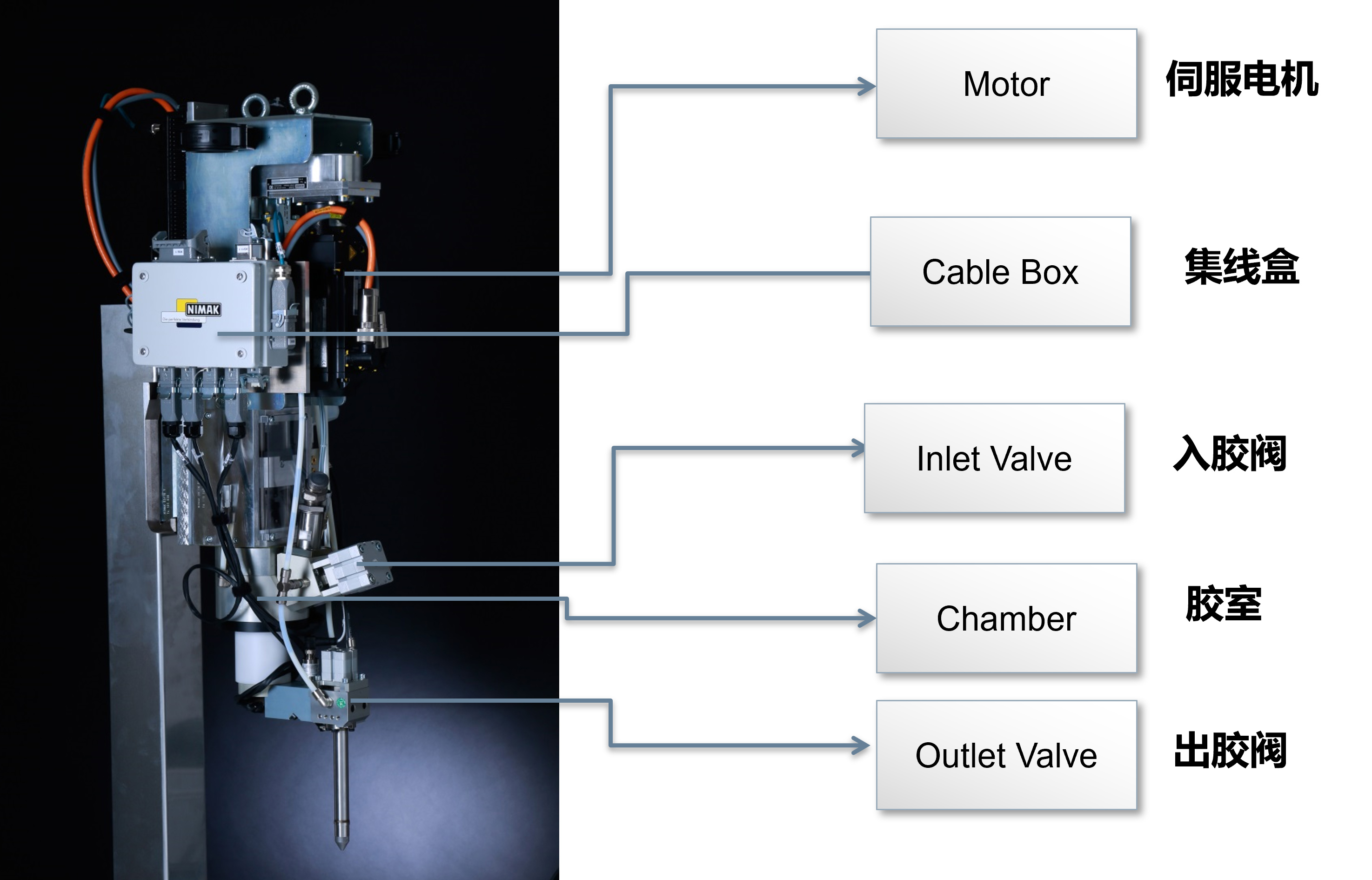

二、Gluing Gun/胶枪

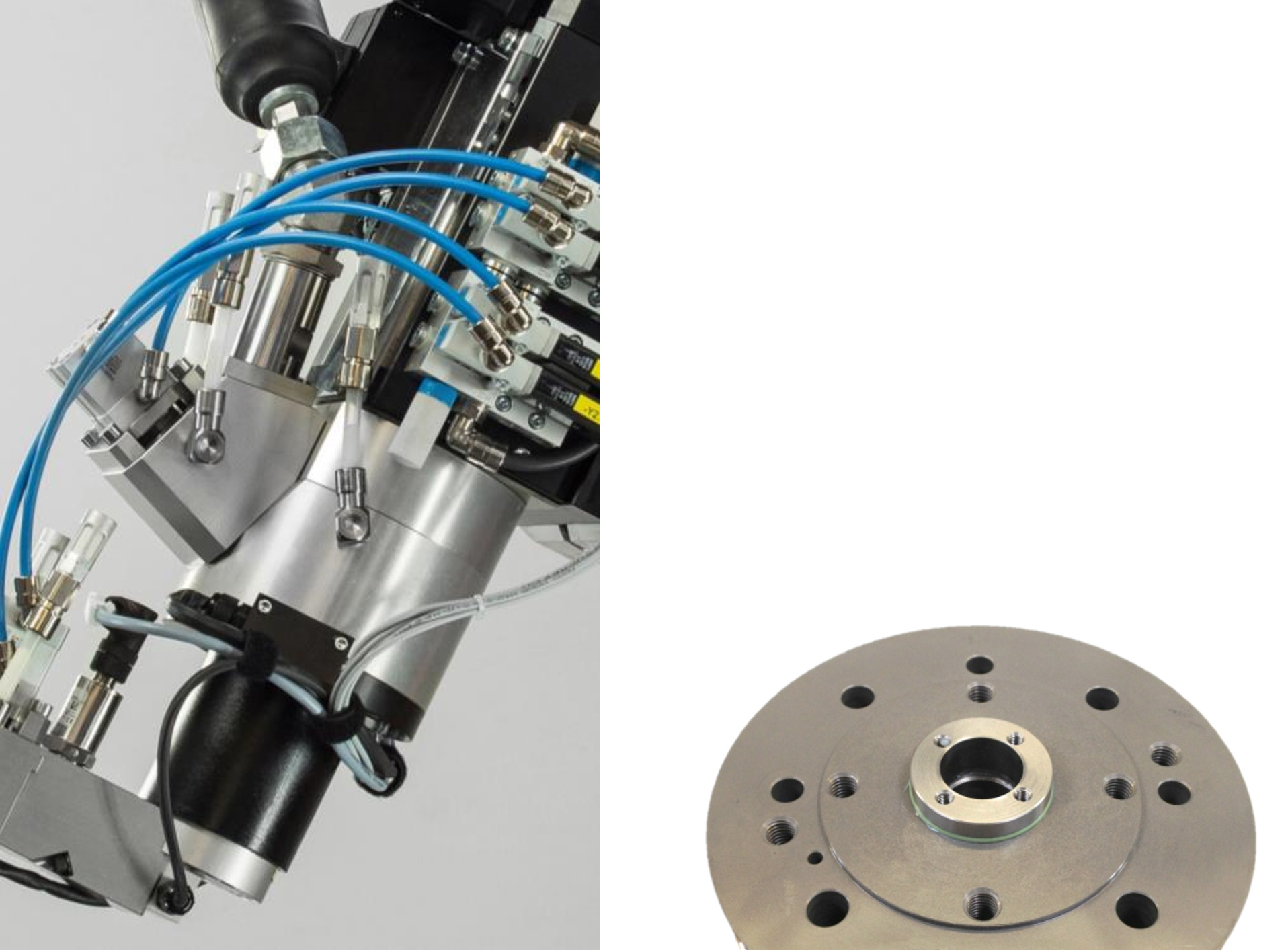

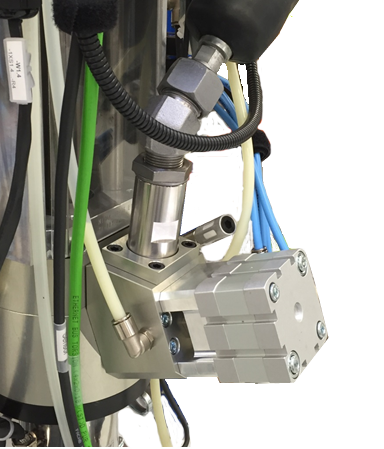

1.Inlet valve / 入胶阀

• 6 mm needle

• metal-to-metal sealing system

• very easy to maintain, replacement less than 5 min

• 针直径6mm

• 金属密封系统

• 易于维护，更换备件时间小于5分钟

2.Dosing Chamber /  定量机胶室

• 20 / 60 / 100 / 200 / 300ccm ,(usable volume)

• Special seal carrier  for easy seal replacement

• 可用容积20/ 60/ 100/ 200/ 300cm3

• 密封好，易更换

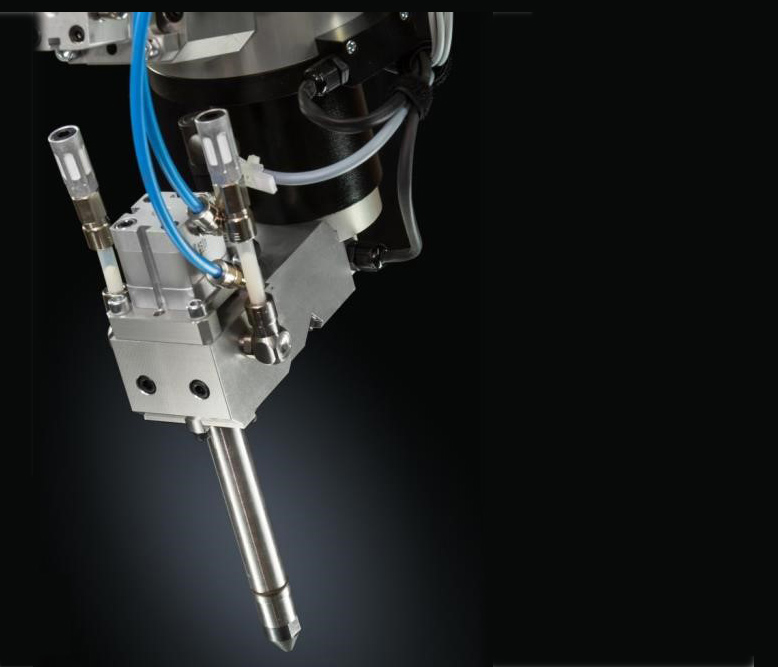

3.Outlet Valve / 出胶阀

• 3mm / 6 mm needle

• Pressure sensor

• Integrated  heating

• Metal-to-metal sealing system

• Hard metal nozzle

• Very easy to maintain, replacement less than 5 min

• 针直径3mm/6mm

• 压力传感器

• 加热集成到出胶阀

• 金属密封

• 胶嘴的强度高

• 易维护，更换备件时间小于5分钟

三、Pump/泵体

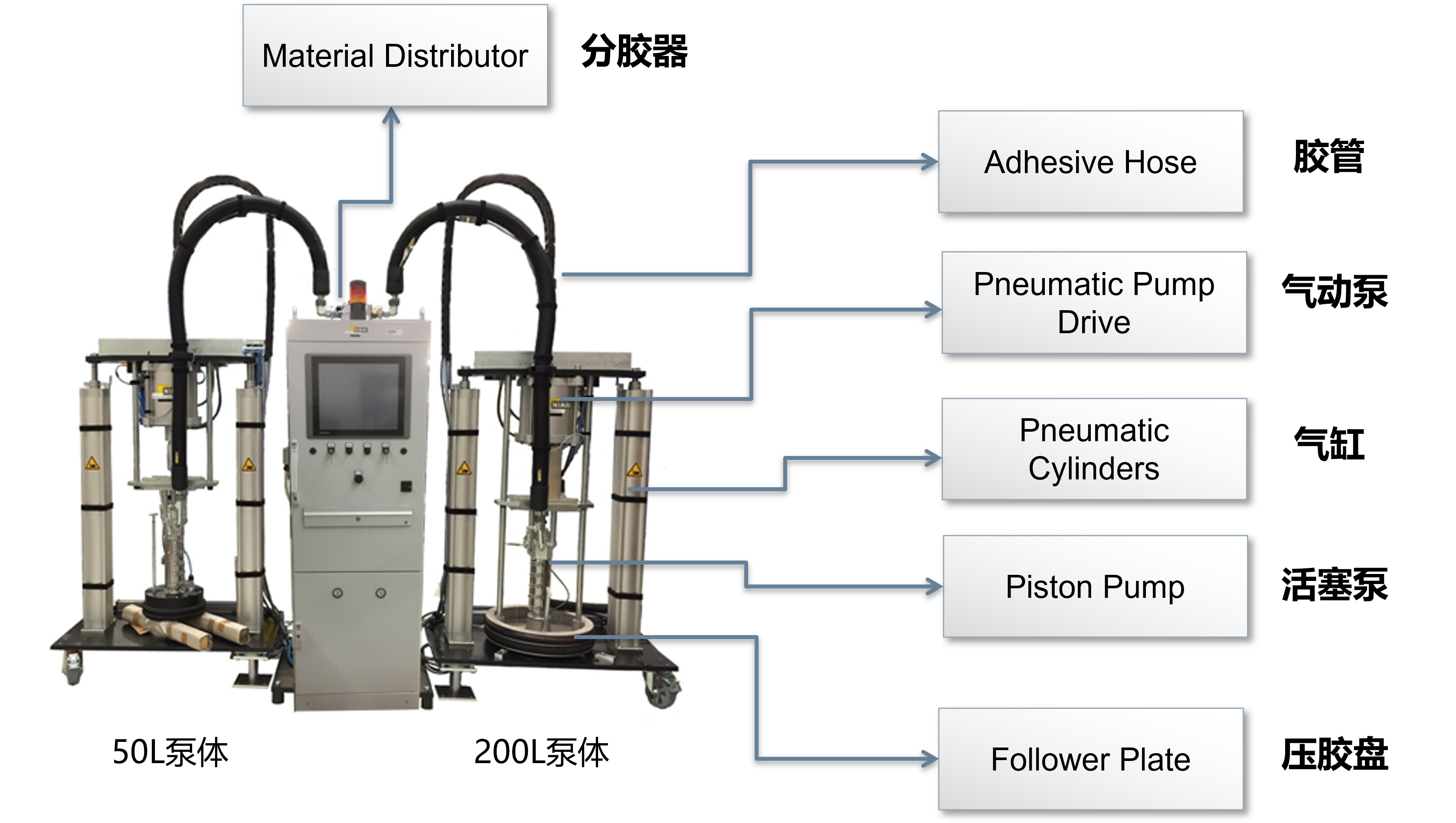

1.Components of Material Supply / 供胶系统的组成

2.Single and Double Barrel Pump / 单泵和双泵

Advantage of DBP over SBP / 双泵的优势

• When one barrel is empty, other barrel is active and systems works without any interruption

• When one barrel is working,other barrel can be replaced without any interruption

• 当一个胶桶用完时，另一个胶桶可以自动开始工作，而不需要中断生产。

• 当一个胶泵在工作时，另一个胶泵可以更换新的胶桶，不需要中断生产。

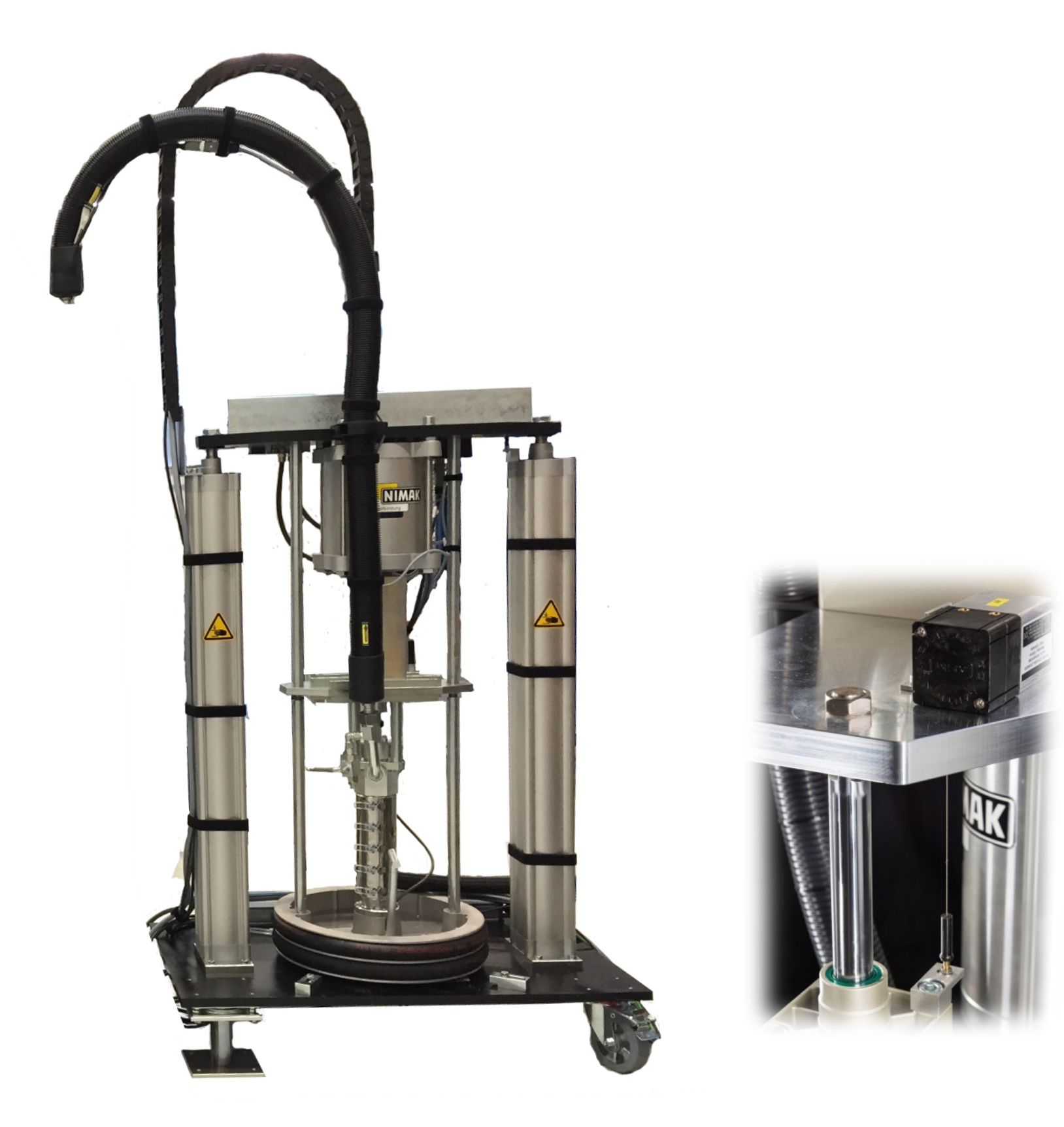

3.Pump system / 泵系统

• Simple and strong construction

• Only one cable from control cabinet to pump stand (cable track)

• One stand for all barrel sizes 50 L / 200 L

• Position sensor for accurate  fill level display

• Rotatable with one pivot point，easily for maintenance

• 结构简单，美观，刚性好

• 从电控柜到泵站只有一根电缆

• 一个泵站兼容多种容量的胶桶

• 胶量的监测依靠位置传感器的反馈

• 可旋转的泵体，围绕着一个固定点，便于维修

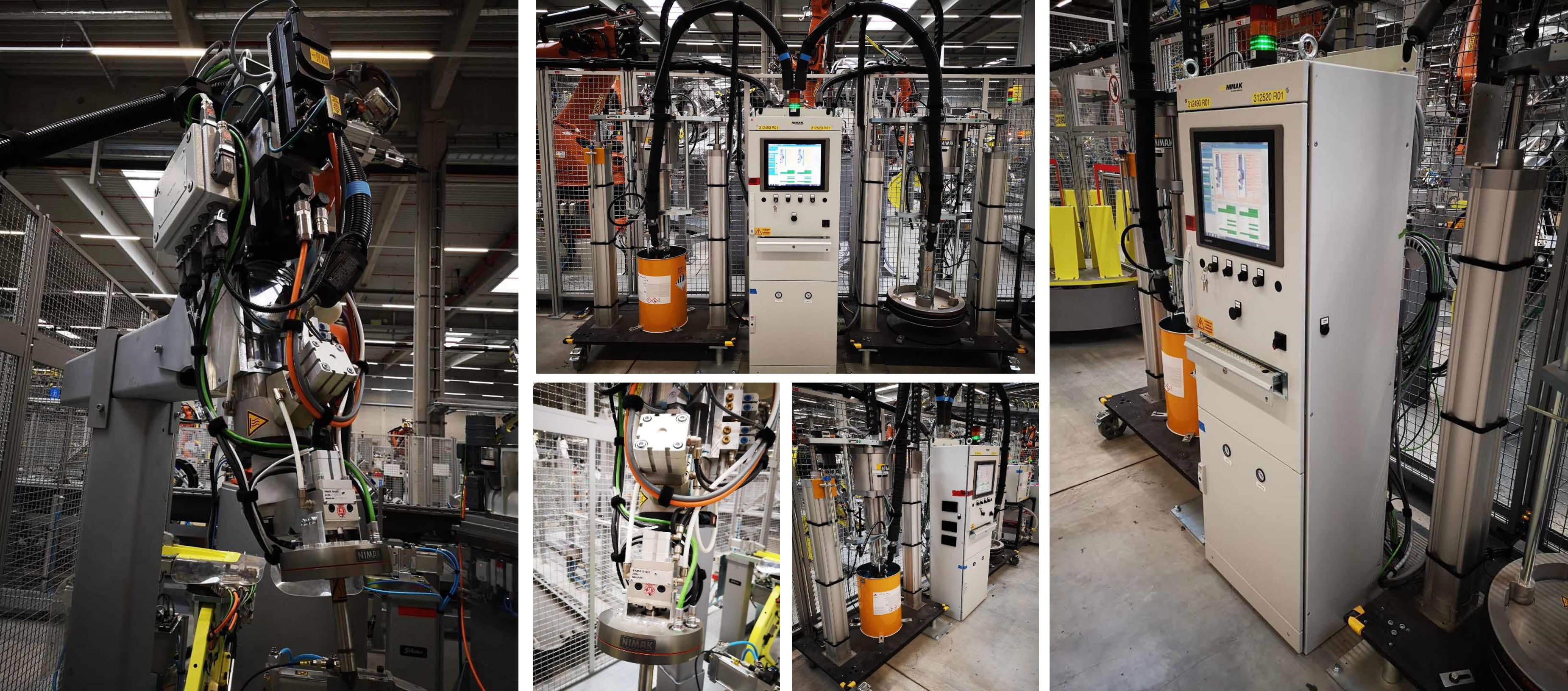

四、Application cases/应用案例

Global BMW all-new 3 series production line all use NIMAK adhesive bonding system

全球宝马全新3系生产线都在使用NIMAK涂胶系统

Porsche plant is widely use NIMAK adhesive bonding system in their new project of Cayanne：50systems

保时捷在新卡宴项目中使用NIMAK涂胶设备：50systems

Netherlands truck manufacturer DAF plant is using NIMAK adhesive bonding system in their new project: 15 systems

荷兰卡车制造商 DAF 工厂 项目中使用NIMAK涂胶设备：15 systems
