V50.1/ V63.1 气缸上盖漏气维修说明

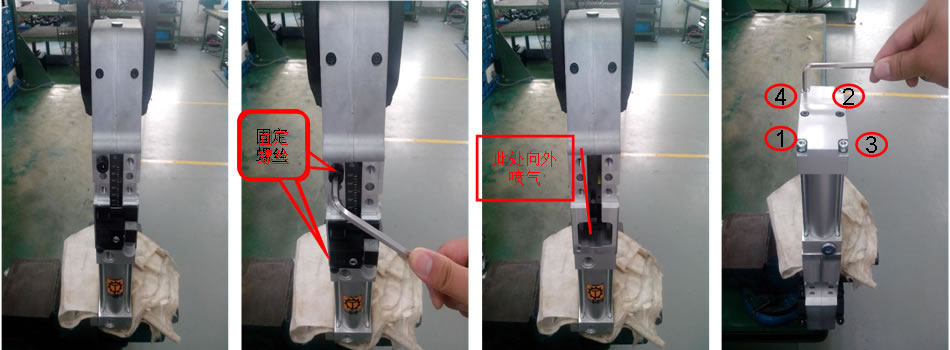

夹紧器壳体处漏气异常维修说明
备注：
①传感器盖板处向外喷气（声音较大），实际是夹紧器上盖密封圈损坏或有异物
②更换夹紧器上盖密封圈需拆卸传感器与传感器盖板，防止在维修时撞坏传感器
④拆卸下盖时需对角平行拆卸螺旋杆

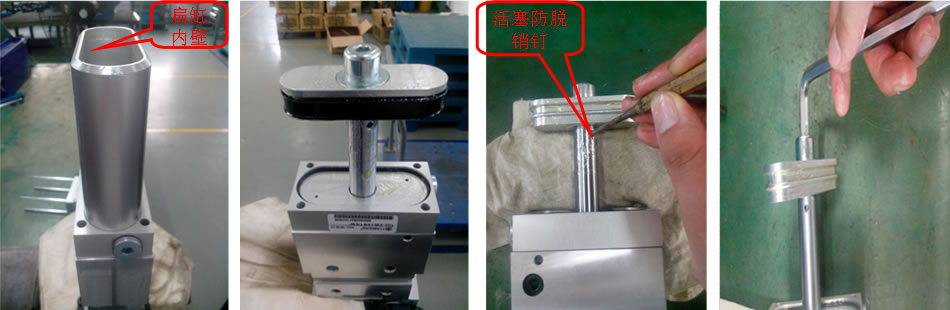

气缸壳体漏气异常维修/拆卸
注意事项：
图①拆扁缸时需双手平行取出，不可让活塞划伤扁缸内壁
图③用冲子将活塞防脱销子取出，注意冲子不可以与活塞紧贴（活塞撞伤会造成扁缸漏气）
图④拆卸调节螺丝后需将活塞摆放在桌子上防止活塞弹簧与钢珠掉落

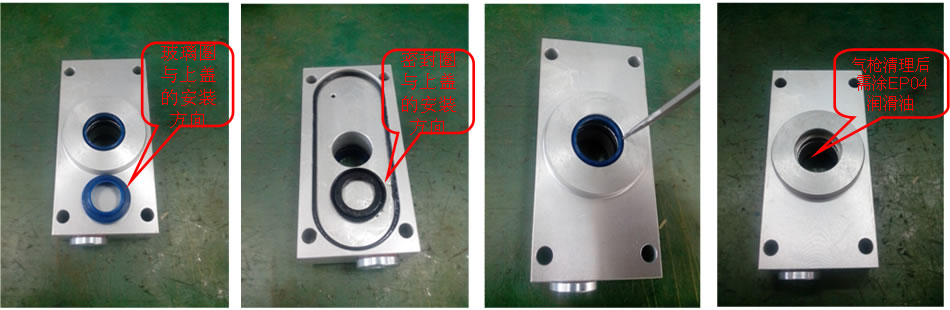

气缸壳体上盖漏气/玻璃圈与密封圈更换
注意事项：
①注意上盖玻璃圈与密封圈的正确安装方向
②用针拆密封圈时容易将密封圈穿透

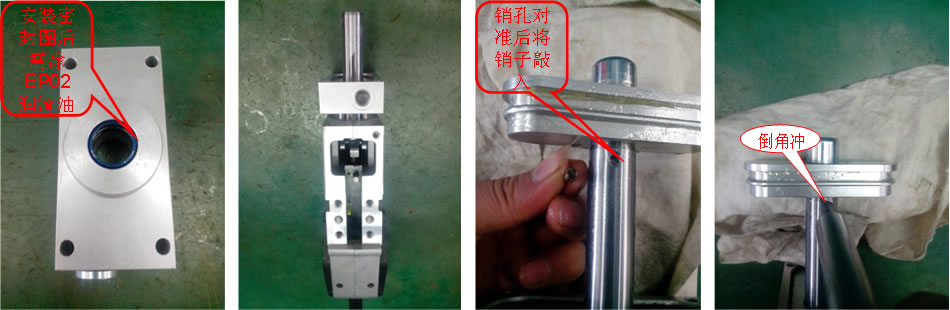

气缸壳体上盖漏气/玻璃圈与密封圈更换
注意事项：
图③紧固活塞调节螺丝时活塞只可顺时针转动（调节螺丝需紧固到位）
图④使用倒角冲时注意不可碰到活塞

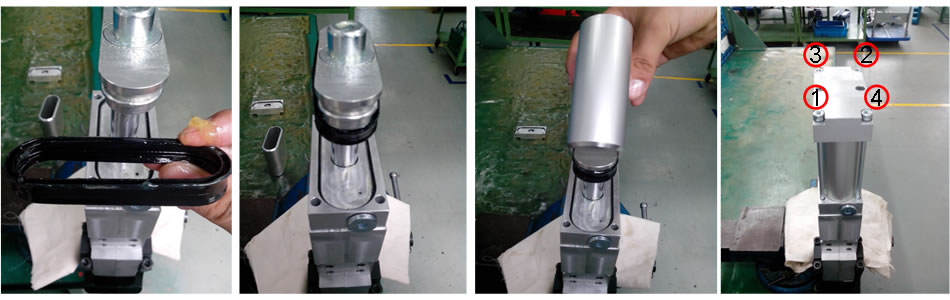

V50.1/63.1气缸活塞密封圈更换/组装
注意事项：
图①清理活塞与密封圈防止异物进入缸体内（毛线、铁屑等）造成漏气，活塞与密封圈安装槽内涂EP04润滑油
图②安装密封圈后需均匀EP04润滑油
图③安装扁缸时先将扁缸倾斜50°缓缓套入后将扁缸较垂直，双手垂直下滑（不可划伤扁缸内壁,最好使用导向套）
图④螺旋杆需按顺序对角锁紧（扭力为10NM）
