V50.1 Z 夹紧器打开角度调整操作说明
V 50.1 Z 夹紧器打开角度调整维修说明
说明：
1. 首先将夹紧器夹臂调整至打开状态

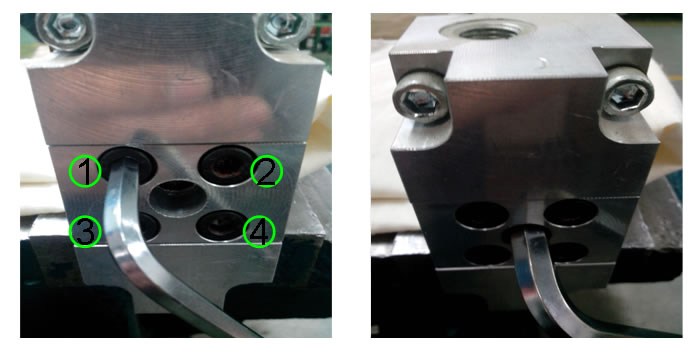

2. 如图一使用M5内六角扳手将4颗盖板固定螺丝松动即可（不可以取下下盖盖板）
3. 如图二使用M8内六角扳手旋转调节螺丝即可（左转角度偏大、右转角度偏小）
4. 调整好所需角度后固定图一盖板螺丝即可
注意事项：
1. V系列手动夹紧器最大打开角度是120°，如果超出最大打开角度会损坏夹紧器内部零件（小转 动轴）；如图二调整至最大打开角度后必需将调节螺丝回旋4-5圈
2. V2系列手动夹紧器最大打开角度是105°，注意夹臂与零件无干涉即可V 50.1 Z夹紧器打开角度调整后传感器维修说明
V 50.1 Z夹紧器打开角度调整后传感器维修说明
说明：
首先检测传感器本身问题是否断短路（传感器拆卸后通电用金属感应感应块是否正常）

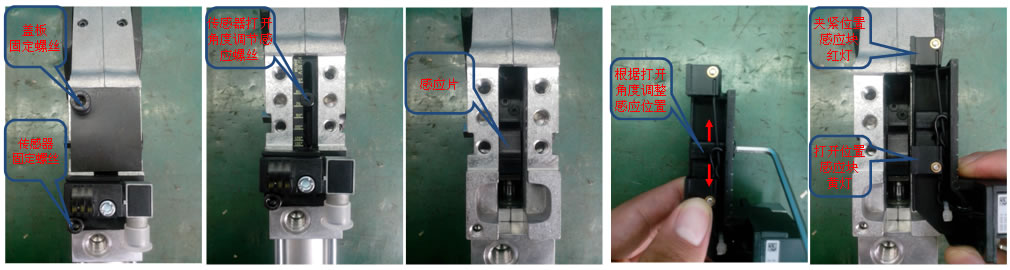

1. 夹紧与打开位置传感器不亮原因是传感器感应块偏低（有时亮有时不亮不稳定现象同样是感应片偏低）
2. 夹紧器未完全打开时黄灯亮一下（完全打开后黄灯不亮）原因是传感器打开位置感应块向下调整反之打开后黄灯一直未亮感应块需向上调整
注意事项：
1. 感应块超高（与传感器感应块干涉）会将感应块打坏或磨损，可用手将传感器固定安装壳体上手动搬动夹臂检查是否有超高现象
2. 调整打开位置感应块需注意是否将感应块安装在支架卡槽内
3. 单纯角度调整后只需使用图一与图二即可(无需取下传感器，上下调整图二调整螺丝即可）
